CK-GZDG智能交直流一体化电源系统

    产品介绍

  • 本系统集交流电源、直流电源、UPS电源、逆变电源(INV)、通信用DC/DC电源、总监控单元等为一体,共享直流电源的蓄电池组;每个子系统通过通信总线将自身的各种信息及状态传至总监控单元,实现本地及远方监控、操作、维护、故障预防、诊断、治理、报警等功能。

  • 功能特点
  • 技术参数

    总监控单元采用23寸全触摸屏,可显示系统主接线图及交流、直流、UPS/逆变电源(INV)、通信用DC/DC、事故照明、蓄电池等全参数信息。

    远程遥控充电机的均、浮充状态及设置电压、电流等参数。

    远程一键顺控式开关操作及对蓄电池组核对性容量试验。

    实时在线监测直流母线运行状态,双向DC/DC智能自主补偿,有效解决母线失电风险。

    实时监测蓄电池运行状态(电池保险熔断、电池开路、电池开关断开、电池连接条断裂等)及告警。

    可对蓄电池进行模拟开关跳闸带载及耐受冲击能力试验。

    实现蓄电池在线内阻测量、单体电池电压动态均衡、单节或多节电池开路零延时自动跨接。

    可通过电池极柱温度、烟雾探测、电缆感温、气溶胶、回路开关断开等实现蓄电池火灾预警及自动灭火功能。

    实现交流窜入直流的监测及有选择性地隔离故障支路,保证直流系统运行安全。

    具有两路交流A/B/C电压、电池组电压/电流、控/合母电压、负荷电流、正/负母线对地电压实时采样、缓存、录波,并可查看实时数据、波形及异常录波波形。

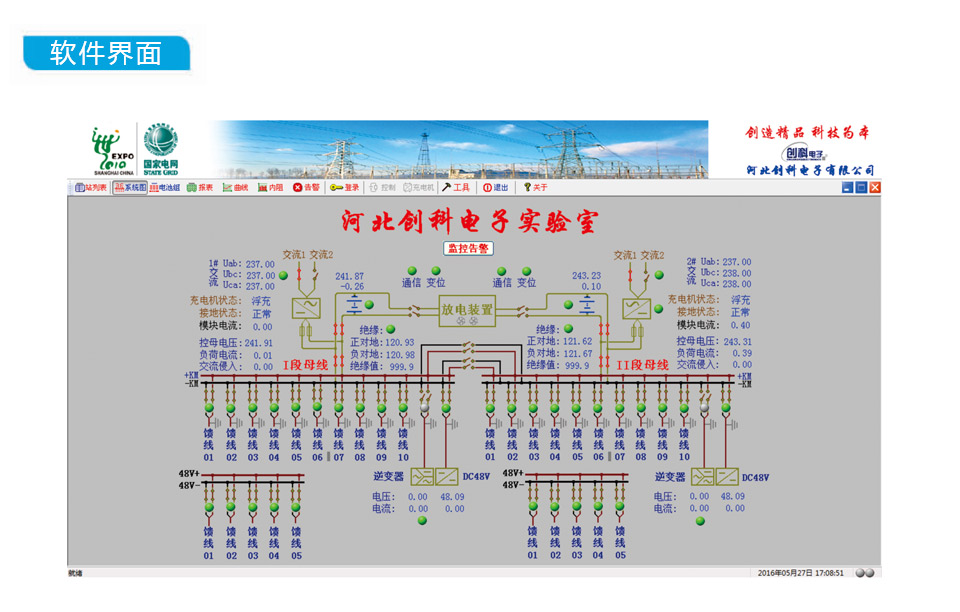

    管理软件可远程显示主回路开关合分状态、各馈线开关状态、交流电压、交流开关状态、充电机电压/电流、母线电压、UPS/通讯电源电压/电流、电池组电压/电流、单体电池电压、温度、内阻及均衡状态、母线/各馈线绝缘状态、交流窜入有效值、稳压精度、稳流精度、纹波系数等信息。


    交流输入电压:380V20%(三相四线)

    直流输出电压:48V/110V/220V

    交流输入频率:50Hz10%

    直流电流精度:≤土0.5%

    交流电压精度:≤土0.5%

    直流电压精度: ≤土0.2%

    稳压精度:≤土0.3%

    逆变输出功率: 1kVA-10kVA(可定制)

    稳流精度:≤土0.5%

    逆变输出电压:220V380V

    纹波系数:0.5%

    逆变电压精度:土1%

    均流不平衡度:≤土5%

    逆变响应时间:≤10ms(动态)

    效率:≥92%

    通讯接口:RS485/RS232/网口

    噪声:〈55dB(距离装置1m处)

    通讯规约:ModbusIEC61850等规约

    冷却方式:自然冷却或强制风冷

    对时方式:GPSIRIG-B
